三、电缆支架、桥架、竖井的配制与安装
1.电缆支架、桥架的规格、支吊跨距、防腐类型应符合设计要求，电缆支架加工应平直、无扭曲。
2.电缆支架、桥架的安装应牢固，不应有明显变形。
3.电缆支架、桥架层间允许最小距离应符合设计要求，当设计无要求时，应符合下表的规定，但层间净距不应小于2倍电缆外径加10mm，35kV及以上高压电缆不应小于2倍电缆外径加50mm。

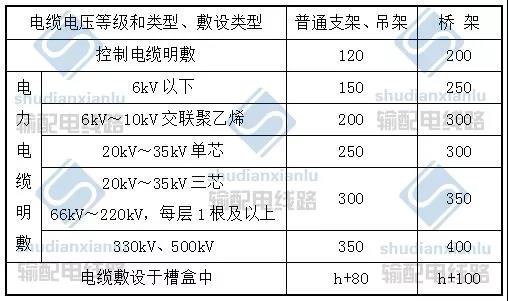

表一 电缆支架的层间允许最小距离值（mm）
注：h表示槽盒外壳高度。

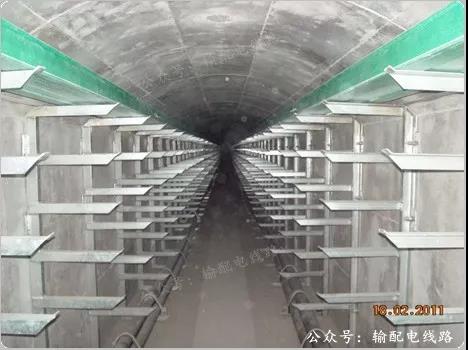

4.电缆托架、支吊架固定方式应符合设计要求，并应符合下列规定：
（1）水平安装的电缆支架，各支架的同层横档应在同一水平面上，偏差不应大于5mm。

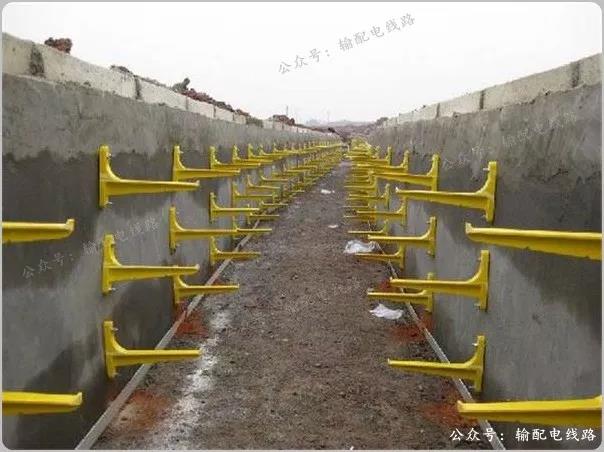

（2）电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
（3）托架、支吊架沿桥架走向偏差不应大于10mm。
（4）当设计无要求时，电缆支架最上层和最下层至沟顶、楼板或沟底、地面的距离不小于下表的规定。

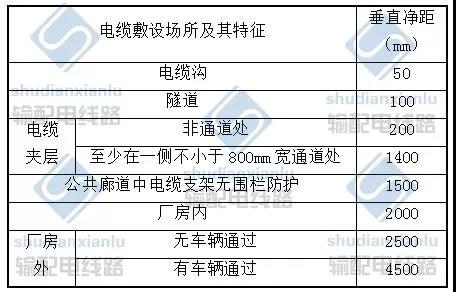

表二 电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离
5.钢结构竖井的组装，应符合下列规定：
（1）垂直偏差不应大于其长度的0.2%，支架横撑的水平误差不应大于其宽度的0.2%，对角线的偏差不应大于其对角线长度的0.5%。
（2）竖井全长电气导通性应良好，全长应不少于2点与接地网可靠连接，全长大于30m时，应每隔20m～30m增设明显接地点。
（3）竖井防坠落装置应符合设计要求。
6.电缆桥架连接板的螺栓应紧固，螺母应位于电缆桥架的外侧。铝合金桥架在钢制支吊架上固定时，应有防电化腐蚀的措施。
7.当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m，以及电缆桥架跨越建筑物伸缩缝处，应设置伸缩装置。

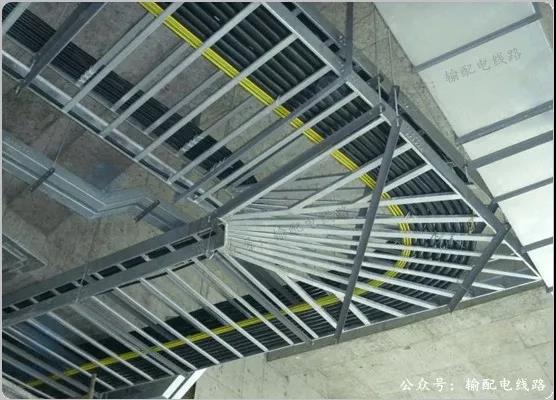

8.电缆桥架的转弯半径，不应小于桥架上电缆最小允许弯曲半径的最大者。
9.金属电缆支架、桥架和金属竖井全长均应可靠接地。
